Механические соединители Barger
Замки Barger
Ассортимент замков Barger

Технические характеристики замков Barger

Характеристики
B1
B2
B3
B3R
B4
B4R
B6
B7








1
Максимальное натяжение ленты, Н/мм
70
70
100
100
60
60
2000
1200
2
Прочность стыка, Н/мм
400
40
630
630
400
400
2500
2500
3
Толщина стыкуемой ленты, мм
2-7
7-15
7-30
7-30
7-30
7-30
5-40
10-40
4
Минимальный диаметр вала, мм
100
125
400
400
300
300
100
400
Механические соединители Barger B1
Механический соединитель (замок) конвейерных лент Barger B1 предназначен для стыковки полимерных и резинотканевых конвейерных (транспортерных) лент толщиной от 2 до 7 мм. В основе этого типа соединителей лежит новая технология изготовления. Основным преимуществом замков Barger B1 является особая конструкция, позволяющая Заказчику оперативно производить стыковку или ремонт конвейерной ленты. Соединители В1 поставляются комплектами длиной по 600 мм, в которые входят 2 шарнирные полосы, клепки и трос. Соединители В1 благодаря своей конструкции могут как укорачиваться на необходимую длину стыка, так и наращиваться, при этом трос должен быть цельным на всю ширину стыка.

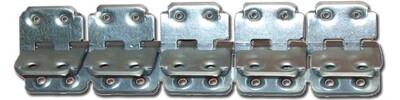

Механические соединители Barger B2
Механический соединитель для стыковки конвейерных лент Barger B2 обладает повышенной прочностью и износостойкостью. Они просты в установке (обычно требуется наличие стандартного набора слесарного инструмента).
Данный тип замков предназначен для соединения всех типов резинотканевых лент толщиной от 7 до 15 мм. Поставляются комплектами длиной 600 мм, в которые входят - две полосы, трос, клепки. Ширина замка в зависимости от длины стыка может как увеличиваться путем добавления звеньев или уменьшаться, путем их удаления.

Механические соединители Barger B3
Механический соединитель лент Barger B3 предназначен для стыковки и ремонта конвейерных лент толщиной до 30 мм. Конструктивно B3 представляет собой пластины с шипами, изготавливаемые из высокопрочной стали, попарно стягиваемые между собой болтами. Следует отметить, что болты уже зафиксированы в пластине при помощи контактной сварки. Это решение значительно упрощает установку соединителя по сравнению с зарубежными аналогами. Болтовые соединители Barger B3 поставляются упаковками по 25 шт.

Механические соединители Barger B3R
Механический соединитель лент Barger B3R предназначен для стыковки и ремонта конвейерных лент толщиной 7-30 мм и конструктивно представляет собой пластины с шипами, изготавливаемые из высокопрочной стали, попарно стягиваемые между собой болтами. Основным отличием данного типа замков от отечественных и зарубежных аналогов в том, что пластины стягиваются болтами с головкой TORX. Это позволяет сжимать между собой звенья с большим усилием и ускоряет установку соединителя. Гайки запрессованы в нижнюю пластину, что исключает их выпадение при монтаже. Болтовые неразъемные соединители Barger B4R упаковками по 50 шт. в комплекте с битой TORX.

Механические соединители Barger B4
Механический соединитель лент Barger B4 предназначен для стыковки и ремонта конвейерных лент толщиной 7-30 мм и конструктивно представляет собой пластины с шипами, изготавливаемые из высокопрочной стали, попарно стягиваемые между собой болтами, при этом болты уже установлены в пластине при помощи контактной сварки, что значительно упрощает установку соединителя по сравнению с зарубежными аналогами. Болтовые неразъемные соединители Barger B4 поставляются упаковками по 30 шт.

Механические соединители Barger B4R
Механический соединитель лент Barger B4R предназначен для стыковки и ремонта конвейерных лент толщиной 7-30 мм и конструктивно представляет собой пластины с шипами, изготавливаемые из высокопрочной стали, попарно стягиваемые между собой болтами. Основным отличием данного типа замков от отечественных и зарубежных аналогов в том, что пластины стягиваются болтами с головкой TORX. Это позволяет сжимать между собой звенья с большим усилием и ускоряет установу соединителя. Гайки запрессованы в нижнюю пластину, что исключает их выпадение при монтаже. Болтовые неразъемные соединители Barger B4R упаковками по 50 шт. в комплекте с битой TORX.

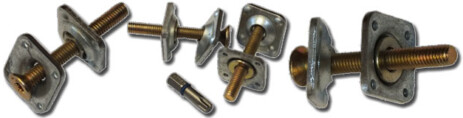

Механические соединители Barger B6
Механический соединитель Barger В6 предназначен для стыковки конвейерных лент внахлест толщиной до 40 мм. Стык транспортерной ленты при помощи соединителя B6 отличается герметичностью, высокой надёжностью и долговечностью. Конструктивно соединение состоит из двух прижимных пластин квадратной формы, в нижнюю из которых запрессована гайка. Пластины стягиваются между собой винтом М6х50 с потайной головкoй TORX T30 обеспечивают максимально плотное скрепление ленты. Сами пластины утапливаются в обкладке ленты, что значительно уменьшает износ конвейерных роликов и самой шайбы.
Механические соединители Barger B6 поставляются комплектами, в которые входят: шайба верхняя – 150 шт., шайба нижняя с гайкой - 150 шт., винт М6х50 - 150 шт., бита TORX T30 - 1 шт.

Механические соединители Barger B7
Механический соединитель BARGER B7. Данный замок предназначен для стыковки и ремонта лент толщиной до 40 миллиметров. B7 – мощный механический соединитель шарнирного типа. Данный соединитель незаменим на сильно нагруженных конвейерах где используются приводные барабаны малого и среднего диаметра. Еще один плюс, одна из самых быстрых установок на ленту конвейера среди аналогичных механических соединителей.
Компания BARGER

Механические соединения и замки BARGER используются для стыковки конвейерных, транспортёрных лент. Преимущество замков BARGER в высоком соотношении цена - качество. Замки BARGER просты в установке и не требуют для монтажа дополнительного или специального оборудования. Бренд BARGER является синонимом надежности крепления лент и обладает высокой скоростью установки замков и соединителей, что экономит время заказчиков.
