Вулканизационные прессы типа EMU

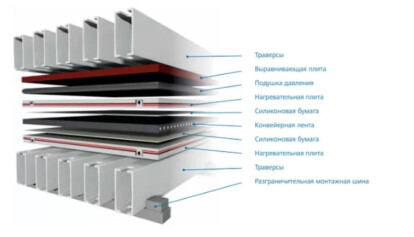

Пресс для вулканизации типа EMU – оборудование общепромышленного исполнения, в основе работы которого лежит сочетание двух систем: создания температуры (на основе силиконового нагревательного элемента) и создания давления (на основе резиновой подушки давления).
Его основными достоинствами считаются:
- гибкость и легкость конструкции;
- простота эксплуатации;
- неприхотливость в обслуживании;
- быстрый набор температуры и охлаждение;
- равномерное распределение температуры и давления;
- возможность компенсировать неровности ленты в месте стыка.

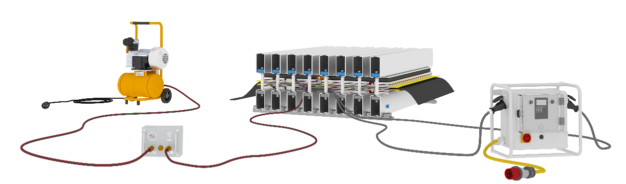

Пресс EMU-Air
Особенности:
- Легкая и гибкая конструкция
- Простота эксплуатации и обслуживания
- Быстро набирает температуру при оптимальной мощности
- Быстро сбрасывает температуру за счет интегрированных каналов для охлаждения
- Гибкие нагревательные плиты, в комбинации с подушкой давления, позволяют компенсировать неровности на стыкуемой поверхности и обеспечить максимально равномерное распределение давления и температуры
Комплектация

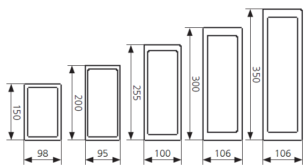

Траверсы
- Износоустойчивые траверсы произведены путем экструдирования из специального легкого высоколегированного алюминиевого сплава
- Имеют высокий показатель предела прочности на растяжение и изгиб при минимальном весе
- Поставляются в комплекте со стяжными болтами из высококачественной стали, снабженных предохранительным штифтом. Конструктивное исполнение стяжного болта позволяет стягивать траверсы на лентах любой толщины, а также с учетом неровностей в области стыка
- Обладают высоким стандартом безопасности за счет расположения стяжных болтов в корпусе траверс
- Обладают высокой износоустойчивостью
- Поставляются вместе с вспомогательной разграничительной шиной для удобства монтажа
Изолирующая плита
- Позволяет направить давление создаваемое подушкой в стыкуемую область и избежать попадания подушки в межтраверсное пространство
- Поставляется из 24-х мм пропитанной фанеры или по запросу из 6-и мм алюминия

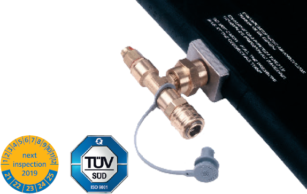

Подушка давления
- Прочная резиновая подушка усиленная каркасом из арамида
- Равномерно распределяет давление по всей поверхности стыка
- Узел соединительного клапана ввулканизирован в структуру подушки, что обеспечивает максимальную надежность
- Давление в подушке создается с помощью смеси из воды и гликоля
- Проверена на прочность и сертифицирована TÜV
- Cпециально разработанная нашими специалистами рецептура резины и собственное производство в Германии, основанное на более 90-летнем опыте компании Нилос
Блок управления для сжатого воздуха и контроля давления в подушке:
- Применяется с целью снижения подаваемого компрессором давления с 10 бар до рабочего давления 7 бар, контроля давления в подушке и защиты от избыточного давления
- Снабжён монометром показывающим давление в подушке и предохранительным клапаном, с целью защиты от избыточного давления
Компрессор:
- Давление 10 бар
- Мощность 1,1 kW
- Напряжение 230V, 1 Ph+N+PE, 50 Hz
Нагревательные плиты:
- Гибкие нагревательные плиты многослойной конструкции, состоящей из охлаждающего профиля, силиконового нагревательного элемента и изоляционной плиты (для защиты от потерь температуры)
- Обеспечивают по всей поверхности равномерную температуру вулканизации, с минимально допустимым температурным расхождением, при помощи силиконового нагревательного элемента
- Имеют интегрированную систему каналов принудительного охлаждения воздухом или водой, что в разы сокращает время ожидания на охлаждение пресса
- Имеют заподлицо расположенные разъемы подключения к источнику питания с защитной крышкой, что обеспечивает надежность эксплуатации
- Быстро набирают и сбрасывают температуру, что позволяет сэкономить затрачиваемое на стыковку лент время
- Конструктивное исполнение: ромбовидное 16°, ромбовидное 22°, прямоугольное 90° или универсальное DUO. Исполнение DUO позволяет стыковать ромбовидный и прямой стык
- Обладают малым весом и равномерно передают давление по всей стыкуемой поверхности за счет гибкости конструкции
- Оптимально распределяют температуру с учётом контактных зон по периметру плиты
- Возможны различные варианты комбинаций плит с целью: снижения веса, стыковки лент различной ширины и длины стыка, а также возможности ремонта бортов ленты
Распределительный шкаф с электронным регулированием температуры:
- Электроподключение согласно системе CEE (Международная комиссия по правилам аттестации электрооборудования)
- Для надежности эксплуатации и легкости транспортировки шкаф снабжен стальной рамной конструкцией
- Снабжен таймером, отображающим начало процесса вулканизации и остаточное время вулканизации
- Регулирование температуры в области прим. 1% от выставленной
- Снабжен системой автоматического и альтернативно ручного режима работ
- Электронный регулятор температуры легко программируем на желаемую температуру и прост в управлении
- Снабжен электронным регулятором с цифровым индикатором заданной и актуальной температуры вулканизации
- Регулирует температуру с помощью датчиков PT100, установленных в нагревательных плитах
Пресс EMU-Liquid
Особенности:
- Давление в подушке создается с помощью смеси из воды и гликоля
- Применяется для стыковки резинотканевых и/или резинотросовых лент
- Максимально создаваемое давление 140 Н/см2
- Легкая и гибкая конструкция
- Простота эксплуатации и обслуживания
- Быстро набирает температуру при оптимальной мощности
- Быстро сбрасывает температуру за счет интегрированных каналов для охлаждения
- Гибкие нагревательные плиты, в комбинации с подушкой давления, позволяют компенсировать неровности на стыкуемой поверхности и обеспечить максимально равномерное распределение давления и температуры
Комплектация
Траверсы
- Износоустойчивые траверсы произведены путем экструдирования из специального легкого высоколегированного алюминиевого сплава
- Имеют высокий показатель предела прочности на растяжение и изгиб при минимальном весе
- Поставляются в комплекте со стяжными болтами из высококачественной стали, снабженных предохранительным штифтом. Конструктивное исполнение стяжного болта позволяет стягивать траверсы на лентах любой толщины, а также с учетом неровностей в области стыка
- Обладают высоким стандартом безопасности за счет расположения стяжных болтов в корпусе траверс
- Обладают высокой износоустойчивостью
- Поставляются вместе с вспомогательной разграничительной шиной для удобства монтажа
Изолирующая плита
- Позволяет направить давление создаваемое подушкой в стыкуемую область и избежать попадания подушки в межтраверсное пространство
- Поставляется из 24-х мм пропитанной фанеры или по запросу из 6-и мм алюминия
Подушка давления
- Прочная резиновая подушка усиленная каркасом из арамида
- Равномерно распределяет давление по всей поверхности стыка
- Узел соединительного клапана ввулканизирован в структуру подушки, что обеспечивает максимальную надежность
- Давление в подушке создается с помощью смеси из воды и гликоля
- Проверена на прочность и сертифицирована TÜV
- Cпециально разработанная нашими специалистами рецептура резины и собственное производство в Германии, основанное на более 90-летнем опыте компании Нилос
Электронасос
- Применяется с целью подачи смеси из воды и гликоля в подушку давления, а также опустошения подушки по окончанию процесса вулканизации
- Снабжен предохранительным клапаном
- Снабжен редукционным клапаном
- Снабжен манометром
Емкость со смесью из воды и гликоля
- Переносная емкость со смесью из воды и гликоля, в комплекте со шлангом
- Позволяет хранить и переносить смесь из воды и гликоля, необходимую для создания давления
Нагревательные плиты:
- Гибкие нагревательные плиты многослойной конструкции, состоящей из охлаждающего профиля, силиконового нагревательного элемента и изоляционной плиты (для защиты от потерь температуры)
- Обеспечивают по всей поверхности равномерную температуру вулканизации, с минимально допустимым температурным расхождением, при помощи силиконового нагревательного элемента
- Имеют интегрированную систему каналов принудительного охлаждения воздухом или водой, что в разы сокращает время ожидания на охлаждение пресса
- Имеют заподлицо расположенные разъемы подключения к источнику питания с защитной крышкой, что обеспечивает надежность эксплуатации
- Быстро набирают и сбрасывают температуру, что позволяет сэкономить затрачиваемое на стыковку лент время
- Конструктивное исполнение: ромбовидное 16°, ромбовидное 22°, прямоугольное 90° или универсальное DUO. Исполнение DUO позволяет стыковать ромбовидный и прямой стык
- Обладают малым весом и равномерно передают давление по всей стыкуемой поверхности за счет гибкости конструкции
- Оптимально распределяют температуру с учётом контактных зон по периметру плиты
- Возможны различные варианты комбинаций плит с целью: снижения веса, стыковки лент различной ширины и длины стыка, а также возможности ремонта бортов ленты
Распределительный шкаф с электронным регулированием температуры:
- Электроподключение согласно системе CEE (Международная комиссия по правилам аттестации электрооборудования)
- Для надежности эксплуатации и легкости транспортировки шкаф снабжен стальной рамной конструкцией
- Снабжен таймером, отображающим начало процесса вулканизации и остаточное время вулканизации
- Регулирование температуры в области прим. 1% от выставленной
- Снабжен системой автоматического и альтернативно ручного режима работ
- Электронный регулятор температуры легко программируем на желаемую температуру и прост в управлении
- Снабжен электронным регулятором с цифровым индикатором заданной и актуальной температуры вулканизации
- Регулирует температуру с помощью датчиков PT100, установленных в нагревательных плитах
