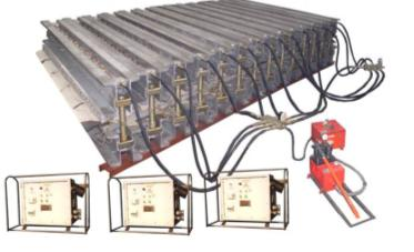

Пресс вулканизационный типа ПСТ гидравлический переносный для стыковки конвейерных лент
Прессы вулканизированные типа ПСТ имеют нагревательные плиты с омическими ни-хромовыми (сухими) нагревателями и узел давления, выполненный в виде гидроплунжеров, установленных в силовой балке и питаемых от отдельной электрифицированной или ручной гидро-станции.
Пресс позволяет производить стыковку всех типов резинотканевых и резинотросовых конвейерных лент (включая тяжело нагруженные) методом горячей вулканизации, а также может быть использован для соединения конвейерных лент иным методом (склеивания, холодной вулканизации, сваривания синтетических конвейерных лент). Температура плит регулируется автоматически и контролируется по цифровым индикаторам шкафа управления. В состав пресса входит комплект инструмента для разделки стыка конвейерных лент ИПР 20.000
Тип стыка - косой (71,5°), ширина лент от 1200 до 2000 мм.
По условиям заказа длина стыка может быть изменена на величину, кратную 570 мм.
Технические характеристики
Наименование параметра | ПСТ-1200/1140 | ПСТ-1400/1710 | ПСТ-1600/2850 | ПСТ-2000/3990 |
| Максимальная ширина стыкуемой ленты, мм | 1200 | 1400 | 1600 | 2000 |
| Длина стыка, мм | 1140 | 1710 | 2850 | 3990 |
| Установленная мощность нагревательных плит, кВт | 20,0 | 36,0 | 70,0 | 126,0 |
| Давление стыковки удельное максимальное, кгс/см2 | 120 | |||
| Температура нагрева плит, максимальная, °С | Регулируемая, до 170 | |||
| Питающая электросеть | переменного трехфазного тока с глухозаземленной (с изолированной – по услови-ям заказа) нейтралью | |||
| Напряжение, В | 380 (660 по условиям заказа) | |||
Габаритные размеры, мм | ||||
| длина | 2075 | 2645 | 3785 | 4925 |
| ширина | 1550 | 1750 | 1950 | 2350 |
| высота | 618 | 618 | 618 | 618 |
| Масса переносного элемента, кг, не более | 78 | 89 | 100 | 123 |
| Масса пресса, кг, не более | 1470 | 2250 | 3910 | 5570 |
| Управление нагревом | автоматическое и (или) ручное | |||
| Вес | 5500 кг |
| Максимальное усилие | 30 т |
| Назначение по материалу | по резине , по ткани |
| Тип автоматизации | автомат |
| Напряжение | 380 В |
| Мощность | 20 кВт |
| Положение | горизонтальный |
