Пресс вулканизационный шахтный типа ПСШ 2 гидравлический переносный для стыковки конвейерных лент

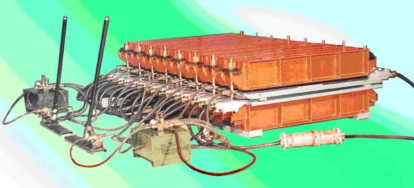

Пресс вулканизационный типа ПСШ 2
Пресс вулканизационный шахтный переносного типа (ПСШ 2) представляет собой устройство, предназначенное для обеспечения стыковки конвейерных лент (резинотканевых и резинотросовых), ширина которых составляет от 800 до 1600 мм. Стыковка конвейерных лент может осуществляться не только в пределах ремонтного цеха, но и на месте непосредственной эксплуатации конвейера (в производственном помещении и за его пределами). Возможно осуществление стыковки лент конвейера в подземных выработках, где отмечаются высокие концентрации угольной пыли и газов, несущие потенциальную опасность. Климатическое исполнение шахтных прессов - У5 ГОСТ 15150.

Пресс вулканизационный (ПСШ 2), предназначенный для стыковки лент конвейера, производится серийно в соответствии с лицензией Госгортехнадзора РФ 00ИР № 0150066 (19.04.2001). Каждое устройство определенным образом промаркировано (PB Exdial X) и сопровождается соответствующим свидетельством о взрывобезопасности ЦС ВЭ ИГД № 2001.С38 (27.03.2001). Пресс гидравлический вулканизационный разрешен к использованию в подземных выработках и на шахтах РФ, включая потенциально опасные объекты с высокой концентрацией угольной пыли и газов. Разрешение подтверждено соответствующим документом Госгортехнадзора РФ № РРС 03-3522 (08.05.2001). Кроме того, данный тип производственного оборудования разрешен к использованию на Украине.

Пресс вулканизационный шахтный (ПСШ 2) предельно прост в эксплуатации и максимально надежен в работе. Устройство обеспечивает возможность стыковки любых типов конвейерных лент (резинотросовых и резинотканевых) и представляет собой конструкцию, состоящую из двух омических нагревательных плит. В нихромовые плиты встроена система регуляторов, поддерживающих определенную температуру вулканизации в автоматическом режиме. Специальная световая индикация оповещает о том, что плиты находятся в рабочем состоянии. Узлы давления спроектированы и изготовлены в виде стальных диафрагм, наполняемых водомасляной эмульсией под определенным давлением (для этого используется ручная гидростанция). Данный тип рабочей жидкости, как правило, применяется в угольных шахтах.

Помимо нагревательных плит и гидродиафрагм, вулканизационный пресс состоит из прессующих (выравнивающих) листов, приспособлений формирующих кромки стыка, питающих кабелей, насосных станций, гибких трубопроводов, силовых балок, стяжек, а также приспособлений, обеспечивающих комфортный монтаж пресса на месте предстоящей эксплуатации. Устройство комплектуется также набором инструментов для разделки стыка лент ИПР 20.000 и вместительными контейнерами для транспортировки и хранения.

Чтобы ускорить процесс охлаждения на завершающей стадии вулканизации, пресс гидравлический вулканизационный может быть дополнительно оснащен системой водяного охлаждения. Модульная конструкция прессов типа ПСШ 2 обеспечивает возможность выполнения прямоугольных стыков, длина которых кратна 270 мм. Пресс ПСШ 2 гарантирует в процессе вулканизации формирование равномерного давления и теплового поля в зоне стыка конвейерной ленты. При оформлении заказа возможно доукомплектование устройства приспособлениями и инструментами, обеспечивающими возможность более эффективной стыковки и разделки лент, а также дополнительными комплектующими.
Технические характеристики
Наименование параметра
ПСШ2-
1000/1350
ПСШ2-
1000/2160
ПСШ2-
1200/1350
ПСШ2-
1200/2160
ПСШ2-
1200/3510
ПСШ2-
1600/1350
ПСШ2-
1600/2160
ПСШ2-
1600/3510
Максимальная ширина стыкуемой ленты, мм
100012001600
Длина стыка, мм
13502160135021603510135021603510
Установленная (пусковая) мощность нагрева-тельных плит, кВт
2235,22641,667,634,655,389,9
Давление стыковки удельное максимальное, кгс/см2
15
Температура нагрева плит, номинальная, C
150 (по условиям заказа от 125С до 175С)
Питающая электросеть
Переменного трехфазного тока с изолированной нейтралью
Напряжение, В
660 или 380 (по условиям заказа)
Габаритные размеры, мм
длина
16502500165025003940165025002940
ширина
19001900210021002100250025002500
высота
560560660660660800800800
Масса переносного элемента, кг, не более607085
Масса пресса, кг, не более
19503010225034105410280042506750
Управление нагревом
автоматическое
